Teknik Pengkabelan

PENGKABELAN

Pemasangan Kabel pada Konektor

Macam penyambungan  kabel UTP

•         Straight Cable

Pemasangan kabel pada konektor RJ-45 dengan menghubungkan ujung-ujung masing-masing konektor dengan warna yang sama

            Fungsi : menghubkan client ke hub /router, client ke server

•         Crossover Cable

Pemasangan kabel pada konektor RJ-45 dengan mengggunakan pin 1, 2, 3, 6yang dipasang secara silang.

            Fungsi : menggubungkan antar client, hub ke hub

A.   Alat dan Bahan

      1.   Kabel UTP

      2.   Konektor RJ-45

      3.   Tang Crimping

      4.   Kabel Tester

B. Penyambungan Kabel / Pengkabelan

Langkah-langkahnya :

1. Kuliti Kabel kira-kira 3 cm dengan cuter

2. Pisahkan pasangan setiap kabel

1. Atur kabel menjadi lurus

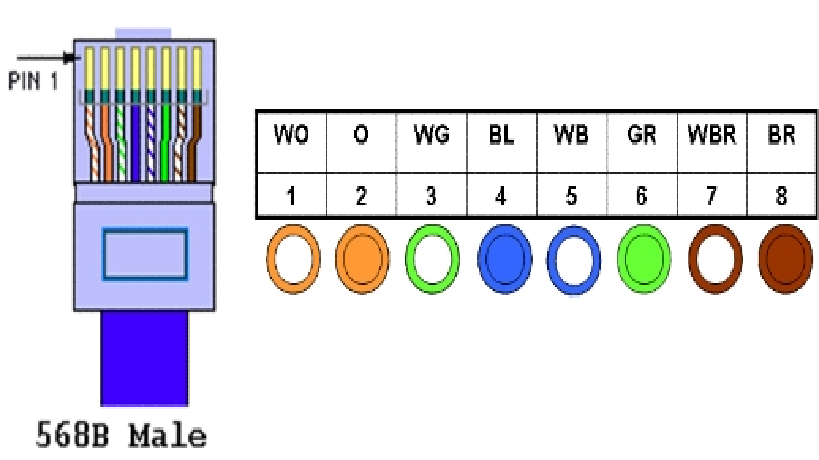

2. Urutkan warna kabel sesuai aturan
3. Masukkan ke konektor RJ-45

6. Kunci Kabel dan konektor RJ- 45 dengan tang crimping

7.  Kabel yang sudah dicrimp

8. Cek dengan Cable tester
